Kundengebundene reibende Mühle des Ball-3t/H mit Micronizing Anlage

Einleitung

Oben dran bleiben mit Zeit und Technologie für über 20 Jahre; wir bei Hengyang streben, unseren Kunden beste Lösung, bessere Produkt und Service zu geben. Wir bemühen uns hart, zu den globalen Prioritätsbereichen der Energieeinsparung und des Umweltschutzes im Wesentlichen beizutragen. Für Rettungsenergie und das Erzielen von Produkten der guten Qualität, haben wir eine BALL-MÜHLE mit Klassifikator-Einheit entwickelt.

Die ganze Einheit besteht aus Ausrüstungen wie; Backenbrecher, Hammermühle, Aufzug, Speichertrichter, Schraube Zufuhr, Ball-Mühle, Klassifikator. RPJ-Staub-Kollektor, Luftschleusen und Gebläse.

OPERATION

Die oben genannte Einheit wird für das Reiben des Dolomits und des Kalzits benutzt. Backenbrecher zerquetscht den Stein zur Größe bis 12 Millimeter, die durch den Aufzug angehoben wird und in der Hammermühle entladen. Hammermühle verringern das Produkt to-3mmand dort ist in Speichertrichter. Vom Trichter wird eine Schrauben-Zufuhr mit einem variablen Frequenz-Antrieb versehen, um die Zufuhr des zerquetschten Materials zur Ball-Mühle zu steuern. Die Ball-Mühle hat ein Mangan-Stahl-Futter und reibendes ein Medienwelchstahlschleifen das Material in feines Pulver. Dieses Pulver wird durch Peripherie der Ball-Mühle entladen.

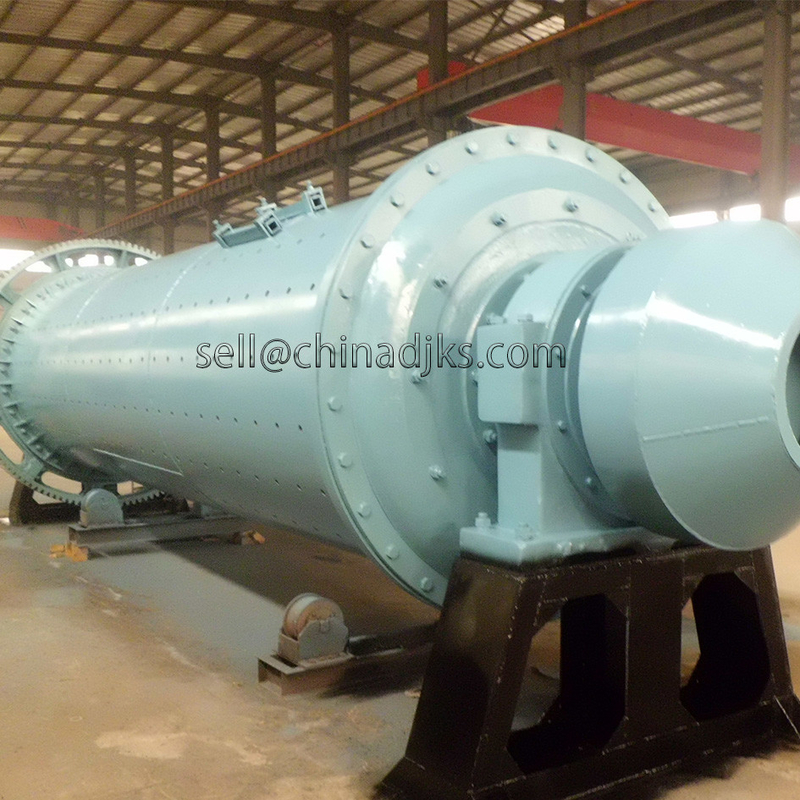

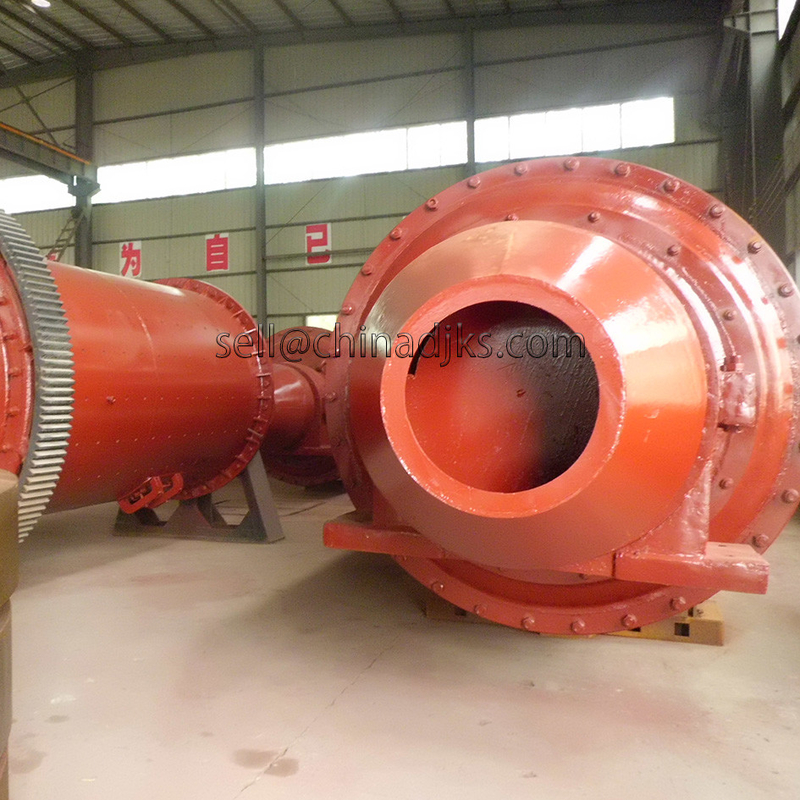

Die Ball-Mühle bewegt sich mit passendem Tonnenlager mit Lagersitz und einem Gurt-Gang, der durch schraubenartiges Getriebe durch flüssige Koppelung und Elektromotor angetrieben.

Ein Gebläse wird im System zur Verfügung gestellt, das das Pulver saugt, das von der Ball-Mühle entladen wird und es geht, Klassifikator zu pulverisieren, den, der die Feinpartikel d.h. klassifiziert (20 Mikrometer oder 15 Mikrometer 10 Mikrometer) und grobes Material wird zur Ball-Mühle für das Nachschleifen zurückgebracht. Nachdem es klassifiziert worden ist geht das Material zum RPJ-Staub-Kollektor, in dem wir das erforderliche Produkt durch Luftschleuse sammeln

TECHNISCHE SPEZIFIKATIONEN

Leistungsbedarf:

Die Details des Leistungsbedarfs und anderer verbündeter Ausrüstungswesen ein wesentlichen Bestandteil der Ballmühle werden als darunter ausgestattet:

Backenbrecher 10 HP/1440 RPM/TEFC/Sq. Käfig-Motor

Becherwerk 03 HP/1440 RPM/TEFC/Sq. Käfig-Motor

Hammermühle 25 HP/1440 RPM/TEFC/Sq. Käfig-Motor

Becherwerk 03 HP/1440 RPM/TEFC/Sq. Käfig-Motor

Schrauben-Zufuhr 02 HP/1440 RPM/TEFC/Sq. Käfig-Motor

Ball-Mühle 150 HP/1440 RPM/TEFC/Sq. Käfig-Motor

Klassifikator 25 HP/1440 RPM/TEFC/Sq. Käfig-Motor

Gebläse 60 HP/1440 RPM/TEFC/Sq. Käfig-Motor

Luftschleusen (3 nein) 02 HP/1440 RPM/TEFC/Sq. Käfig-Motor

PRODUKTION

CALCITE/DOLOMITE D97 – 20 Mikrometer – 1000 Kilogramm. /Stunde

D97 – 15 Mikrometer – 850 Kilogramm. /Stunde

D97 – 10 Mikrometer – 650 Kilogramm. /Stunde

(Die oben genannten Produktionsdaten sind auf vorläufiger Basis, für die möglicherweise sich unterscheidet, während sie nach dem Härte- und Schleifenfähigkeitsverhalten des Materials und abhängt selben nicht als feste Zahlen gehalten wird)

RAUM ERFORDERTE FÜR DIE ANLAGE

LÄNGE 15 METER

BREITE 10 METER

HÖHE 6,25 METER

ANMERKUNG: - Bereich der Versorgung ist möglicherweise genau nicht gemäß der Skizze, die auf dem Katalog gezeigt wird, der auf abhängt
