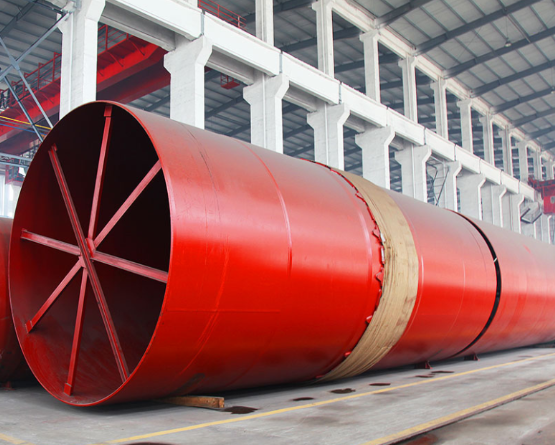

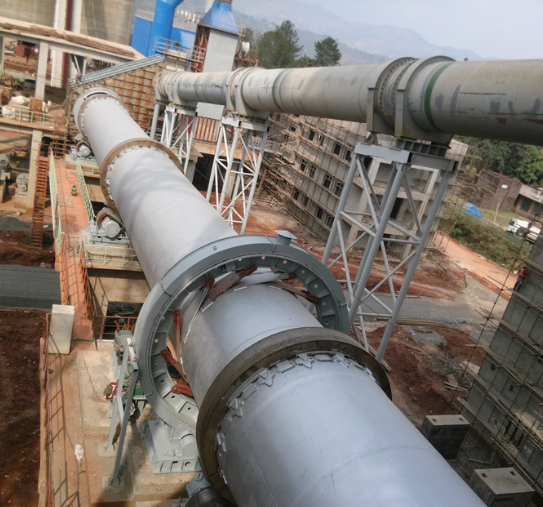

5.2x118m Drehöfen für die Eisenmetallurgie

Bei dieser Drehrohrofenserie handelt es sich um einen großen, modernen internationalen Kalzinierungsofen und -ofen, der von unserem Unternehmen und vielen wissenschaftlichen Forschungsinstituten wie dem Beijing General Research Institute of Mining and Metallurgy, dem Changsha Research Institute of Mining and Metallurgy, dem Suzhou Sinoma Research Institute of Non-Metallic Mining Industry usw. entwickelt wurde. Im Vergleich zu Drehrohröfen mit den gleichen Spezifikationen, die mit der traditionellen Technologie hergestellt werden, kann diese Drehrohrofenserie die Produktionskapazität um 30 % erhöhen und den Wärmeverbrauch senken Reduzieren Sie die Temperatur um 40 % und sorgen Sie dafür, dass die Abgastemperatur <250 °C beträgt. Dies erleichtert die Staubabscheidung und erfüllt die modernen Umweltschutzanforderungen hinsichtlich Energieeinsparung und Verbrauchsreduzierung. Dieser Drehrohrofen wird häufig zum Extrahieren von Nickel aus Laterit, zum Kalzinieren von aktiviertem Kalkstein, oxidierten Pellets, Magnesiumoxid, Aluminiumoxid, Titandioxid usw. verwendet.

Technische Parameter

1. Spezifikation: Φ5,2x118m

2. Kapazität: 80-90 t/d

3. Neigung des Ofenmantels: 3,5 %

4. Anzahl der Stützen: 5

5. Art der Druckrolle: hydraulisch

6. Drehgeschwindigkeit des Ofens

Hauptantrieb: 0,2–1,233 U/min

Hilfsantrieb: 7,82 U/h

7. Hauptfahrt

Motormodell: YSNP450L1-6

Nennleistung: 355x2KW

Geschwindigkeitsregelbereich: 160–980 U/min

Nennspannung: 380V

Reduzierstückmodell: P320W-90

Gesamtgeschwindigkeitsverhältnis: 90

8. Hilfsantrieb

Motormodell: Y225S-4

Nennleistung: 37x2kw

Nenndrehzahl: 1480 U/min

Nennspannung: 380 V

Reduzierstückmodell: YNL305-14

Gesamtgeschwindigkeitsverhältnis: 14

9. Gesamtgewicht (ohne feuerfeste Steine): 1650 t

Lieferumfang

Einschließlich Hauptantriebsvorrichtung, Hilfsantriebsvorrichtung, Zahnkranz und Ritzel, Welle und Lager, Getriebeabdeckung, Mantelabschnitte, Ofenauslass-Kaltluftabdeckung, Ofenaustrittsschutzplatte und Schraube und Mutter, Reifen, Stützvorrichtung, hydraulische Druckrolle, Druckwalzen-Hydraulikstation, Ofenauslass-Dichtungsvorrichtung, Ofeneinlass-Dichtungsvorrichtung, Ofenauslass-Kühlluftkanal, Reduzierschmiersystem, Zufuhrabdeckung, Auslassabdeckung, Installationswerkzeug, Instrumente, elektrischer Schaltschrank usw.
