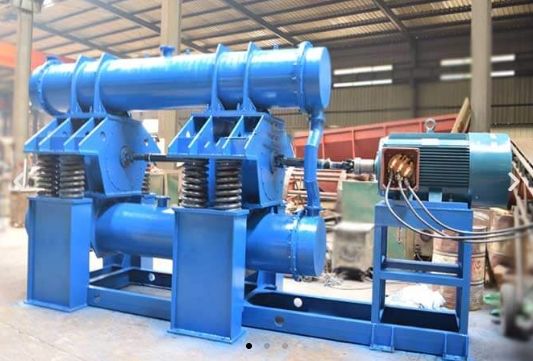

Vibrationskugelmühle für feines Pulvermahlen
| Attribut |
Wert |
| Name |
Vibrationskugelmühle |
| Kapazität |
0,2-1t/h |
| Fütterungsgröße |
Weniger als 25 mm |
| Farbe |
anpassen |
Details der Vibrationskugelmühle
Vibrationskugelmühle, auch als vibrierende Kugelmühle oder Vibrationskugelmühle bekannt, ist eine Art Ballmühlenmaschine, die die Hochfrequenzvibration des Zylinders verwendet, um das Schleifmedium im Zylinder das Material durch Trägheitskraft zu beeinflussen.
Vibrationskugelmühle ist eine neue Art von hocheffizienten und energiesparenden Schleifgeräten. Es hat offensichtliche Vorteile gegenüber der herkömmlichen Rotationskugelmühle in feinen und ultra-feinen Pulvermaterialien. Die Schleifffizienz der vibrierenden Kugelmühle kann durch erhöht werden2-5 Malund der Energieverbrauch kann durch verringert werden20% - 30%.
Vibrationsmühlenprojekt
Vibrationskugelmühle kann in feinem Pulver und ultrafeinen Pulververarbeitung in Erzverkessten, Baumaterialien, Schleifmaterialien, chemischen Rohstoffen, Metallurgie, elektrischer Strom, speziellen Keramik, feuerfesten Materialien und anderen Branchen häufig eingesetzt werden. In den letzten Jahren wurde die Vibrationsfabrik in der Magnesiumindustrie weit verbreitet, da sie das Problem des Pulvers kleben und im Produktionsprozess schleifen.
Struktur der Vibrationskugelmühle und das Arbeitsprinzip

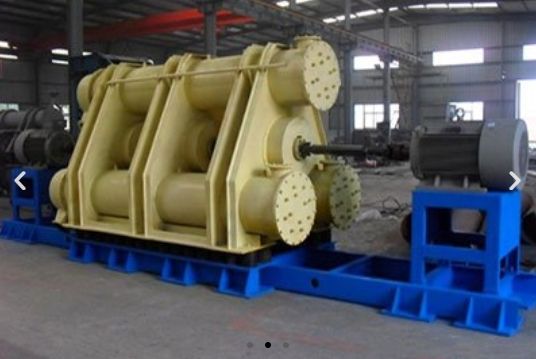

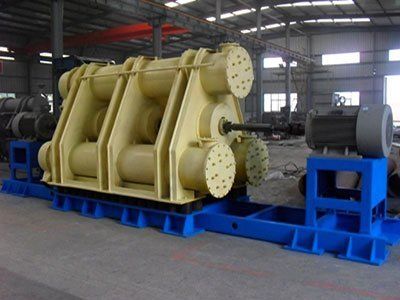

Drei Röhren Vibrationskugelmühle
- Nach der Anzahl der Fässer:Vibrationskugelmühle kann in eine Barrel -Vibrationskugelmühle, die Vibrationskugelmühle mit Doppelrohre und drei Röhren Vibrationskugelmühle unterteilt werden. Je mehr Fässer, desto größer ist die Produktionskapazität.
- Gemäß der mittleren Kategorie:Schwingende Kugelmühle kann in eine vibrierende Kugelmühle und eine vibrierende Stangenmühle unterteilt werden. Die Schleifmedien der beiden sind Stahlkugel und Stahlstange.
- Gemäß der Art der Einlass- und Auslassmethoden:Die Vibrationskugelmühle verfügt über verschiedene Formen von Fütterungs- und Entladungsmethoden wie Single-In- und Single-Out, Double-In und Double-Out, Double-In und Vier-Out.
- Nach der Laufposition:Die Vibrationskugelmühle kann in vertikale Vibrationskugelmühle und horizontale Vibrationskugelmühle unterteilt werden.
Die vibrierende Kugelmühle besteht hauptsächlich aus Chassis, Körperstütze, Schalldämmabdeckung, Körper, Fass, Vibrator, Auskleidungsplatte, elastischem Lager, Schleifmittel und Antriebsmotor.
Wenn die Vibrationskugelmühle in Betrieb ist, treibt der Motor den Vibrator mit dem exzentrischen Hammer an, um die axiale Drehbewegung durchzuführen, wodurch der Lauf vibriert. Das Medium und die Materialien werden im Lauf gedreht und fallen gelassen, und die Materialien werden unter der Aufprallkraft zerkleinert.
Produktvorteile der Vibrationskugelmühle
- Die Vibrationsballmühle verfügt über eine ausgereifte Prozesskonfiguration, einen einfachen und bequemen Betrieb, zuverlässige Arbeiten und eine einfache Reinigung.
- Die vibrierende Kugelmühle hat eine starke Anpassungsfähigkeit an Arbeitsbedingungen, Energieeinsparung und Umweltschutz und kann nasses und trockenes Mahlen durchführen.
- Vibrationskugelmühle hat eine konzentrierte Partikelgröße, leichtes Gewicht und geringe Rauschen.
- Der Energieverbrauch der Vibrationskugel -Mühleneinheit ist niedrig, Liner und Schleifmediumersatz ist einfach.
Technische Daten
| Modell |
Rotormodus |
Macht (KW) |
Rollenvolumen (l) |
Aus der Kapazität (kg/h) |
Fütterungsgröße (mm) |
Entladungsgröße (μm) |
Schwingungsfrequenz (r/min) |
Amplitude (mm) |
| Zm50 | HB30-6 | 2.2 | 50 | 20-60 | 0-3 | 10-45 | 980 | 0-10 |
| ZM100 | HB50-6 | 3.7 | 100 | 50-150 | 0-25 | 10-45 | 980 | 0-10 |
| ZM200 | HB75-6 | 5.5 | 200 | 50-200 | 0-5 | 10-45 | 980 | 0-10 |
| ZM400 | HB100-6 | 7.5 | 400 | 50-300 | 0-25 | 10-45 | 980 | 0-15 |
| ZM600 | HB140-6 | 9.5 | 600 | 50-600 | 0-25 | 10-45 | 980 | 0-20 |
| ZM800 | HB160-6 | 12 | 800 | 50-1000 | 0-25 | 10-45 | 980 | 0-20 |
| Zm1000 | HB180-6 | 14 | 1000 | 100-1500 | 0-25 | 10-45 | 980 | 0-25 |
| ZM1200 | HB240-6 | 18.5 | 1200 | 100-1800 | 0-25 | 10-45 | 980 | 0-25 |
| ZM1500 | HB250-6 | 21 | 1500 | 100-20000 | 0-25 | 10-45 | 980 | 0-25 |
| Zm2000 | HB300-6 | 25 | 2000 | 100-3000 | 0-25 | 10-45 | 980 | 0-25 |
| Modell |
Schleifweg |
Motorleistung (KW) |
Rollenvolumen (l) |
Kapazität (t/h) |
Fütterungsgröße (mm) |
Entladungsgröße (MM) |
Schwingungsfrequenz (r/min) |
Rotorgeschwindigkeit (R/min) |
| 2Zm-50 | Trocken, nass, offen, schließen | 11-18.5 | 50 | 0,3-0,8 | 0-25 | 0,8-0.104 | 980 | 980 |
| 2Zm-100 | Trocken, nass, offen, schließen | 17-22 | 100 | 0,5-1,3 | 0-25 | 0,8-0.104 | 980 | 980 |
| 2ZM-200 | Trocken, nass, offen, schließen | 22-37 | 200 | 0,5-2,5 | 0-25 | 0,8-0.104 | 980 | 980 |
| 2ZM-300 | Trocken, nass, offen, schließen | 37-45 | 300 | 0,5-4 | 0-25 | 0,8-0.104 | 980 | 980 |
| 2ZM-400 | Trocken, nass, offen, schließen | 45-55 | 400 | 0,5-4,8 | 0-25 | 0,8-0.104 | 980 | 980 |
| 2ZM-600 | Trocken, nass, offen, schließen | 45-55 | 600 | 1-8 | 0-25 | 0,8-0.104 | 980 | 980 |
| 2ZM-800 | Trocken, nass, offen, schließen | 55-75 | 800 | 1-10 | 0-25 | 0,8-0.104 | 980 | 980 |
| 2ZM-1000 | Trocken, nass, offen, schließen | 55-75 | 1000 | 1-15 | 0-25 | 0,8-0.104 | 980 | 980 |
| 2ZM-1200 | Trocken, nass, offen, schließen | 75-90 | 1200 | 1-18 | 0-25 | 0,8-0.104 | 980 | 980 |
| 2Zm2000 | Trocken, nass, offen, schließen | 75 × 2 | 2000 | 1-30 | 0-25 | 0,8-0.104 | 980 | 980 |
