Herkunftsort:
CHINA
Markenname:
hengyang
Zertifizierung:
ISO9001
Modellnummer:
HYR003
Ätzkalk 200-1200t/d Poductions-Linie RPC-Projekt
Hengyang-Industrie kann sich die Fertigungsstraße EPC des schnellen Kalkes 200-1500t/d, einschließlich den Reichweitenbericht, den Tiefbau, das Entwerfen, die Ausrüstung, die Installation und das Ausprüfen aufnehmen --- „schlüsselfertiger“ Service mit Produktionskapazität und Standard erzielt.
Kapazität: Steigung des Brennofens 200-1200t/d: 3.5~4% Durchmesser: φ1.8~φ4.8 m
Anwendung: Kalkproduktionsanlage, Zementfabrik, Wasserstoffkalziumanlage
Schneller Kalk-Fertigungsstraße-Prozess:
1.Preheating

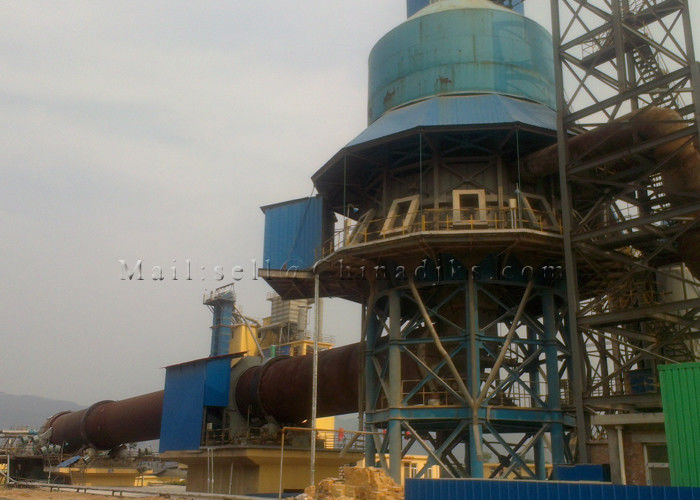

Kalkstein wird zu 900℃ durch das Gas des Brennofens 1150℃ im Vorwärmer der aktiven Fertigungsstraße des Kalkes 1000t/d erhitzt.
2.Calcining

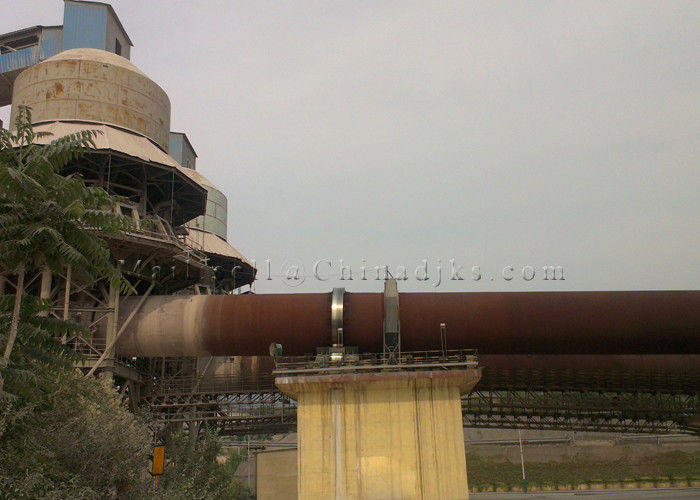

Hydraulischer Ventilstößel dieser aktiven Kalkausrüstung sendet den Kalkstein in das Drehrohrofen. Der Kalkstein wird in CaO und in CO2 kalziniert und zerlegt.
3.Cooling
Zerlegter Kalkstein wird dann in Kühlvorrichtung der aktiven Kalkfertigungsstraße gesendet. Der Kalk wird zu kleiner als 100℃ durch Kaltluft abgekühlt und dann wird heraus entladen.
Behandlung des Gas-4.Waste

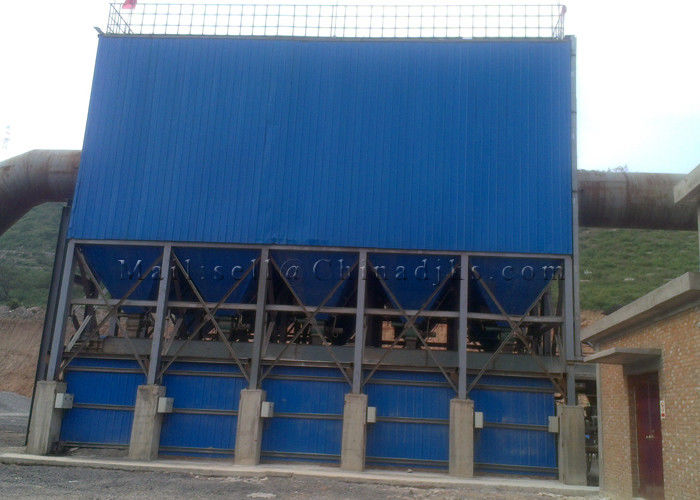

Die Heißluft 600℃ nimmt am Brennofen und an den Bränden mit Kohlengas teil. Das Abgas wird dann mit Kaltluft gemischt. Entwurfsfan dieser aktiven Kalkausrüstung sendet das Abgas in Taschenstaubkollektor. Abluftventilator entlädt dann das Abgas in Kamin.
5.Storing
Nachdem man aus die Kühlvorrichtung herausgekommen hat, wird der Kalk zum Kalksteinspeichersilo der aktiven Fertigungsstraße des Kalkes 1000t/d transportiert, indem man Zufuhr, Kettenbecherwerk und Bandförderer vibriert.
Schneller Kalk-Fertigungsstraße-technische Details:
Kapazität | 200t/d | 225t/d | 250t/d | 300t/d | 400t/d | 500t/d | 600t/d | 800t/d | |
Vorwärmer |
Menge. Von Spitzensilo |
6 | 6 | 8 | 8 | 8 | 10 | 12 | 12 |
Menge. Vom hydraulischen Schieber | 6 | 6 | 8 | 8 | 8 | 10 | 12 | 12 | |
Vorheizen von Kapazität (T) | 600 | 600 | 800 | 800 | 800 | 1000 | 1600 | 1600 | |
Drehrohrofen | Größe | Φ2.8×42m | Φ3.0×50m | Φ3.2×50m | Φ3.3×55m | Φ3.6×55m | Φ3.8×58m | Φ4×60m | Φ4.3×56m |
Steigung | 3,50% | 3,50% | 3,50% | 3,50% | 3,50% | 3,50% | 3,50% | 3,50% | |
Drehende Geschwindigkeit (r/min) |
0.3-1.8 | 0.3-1.8 | 0.3-1.8 | 0.3-1.8 | 0.3-1.8 | 0.3-1.8 | 0.3-1.8 | 0.3-1.8 | |
Kalzinierungs-Temperatur (℃) |
1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | |
Kühlvorrichtung | Art | Vertikale | Vertikale | Vertikale | Vertikale | Vertikale | Vertikale | Vertikale | Vertikale |
Menge Temperaturüberwachungs-Bereich | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Menge. Von Wind-Turm |
4+1 | 4+1 | 4+1 | 4+1 | 4+1 | 4+1 | 4+1 | 4+1 | |
Größe (m) | 3.6×3.6 | 3.6×3.6 | 3.6×3.6 | 3.6×3.6 | 4.1×4.1 | 4.1×4.1 | 4.1×4.1 | 4.7×4.7 | |
Ertrag-Temperatur (℃) |
≤120 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
Produkt-Verlustwärme (kcal/kg) | 5500 | 5400 | 5400 | 5400 | 5400 | 5400 | 5400 | 5000 | |
Verfügbarer Brennstoff | Kokereigas, Mischgas, Erdgas, Kohlenpulver, niedriges Heizwertkohlengas |
